速度收藏！Rhino与SketchUp模型完美互导方法！

小欧收到小伙伴们的留言说：

Sketchup中不容易建异性曲面，

Rhino中比较容易方便操作。

这两款软件该怎么去搭配使用呢？

所以！今天小欧就介绍一下

它们之间如何转换，

怎样搭配使用可以效率更高！

「Rhino转SU的方法」

1.直接导出

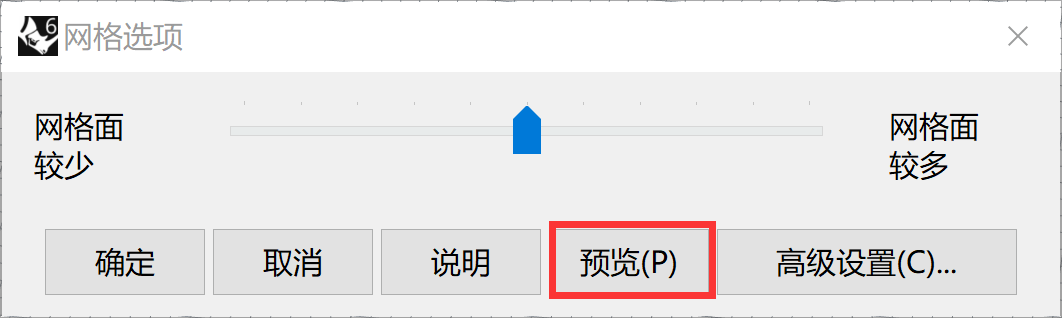

先在 Rhino 里将 Nurbs 曲面转换成网格（用 mesh 命令），手动控制精度。

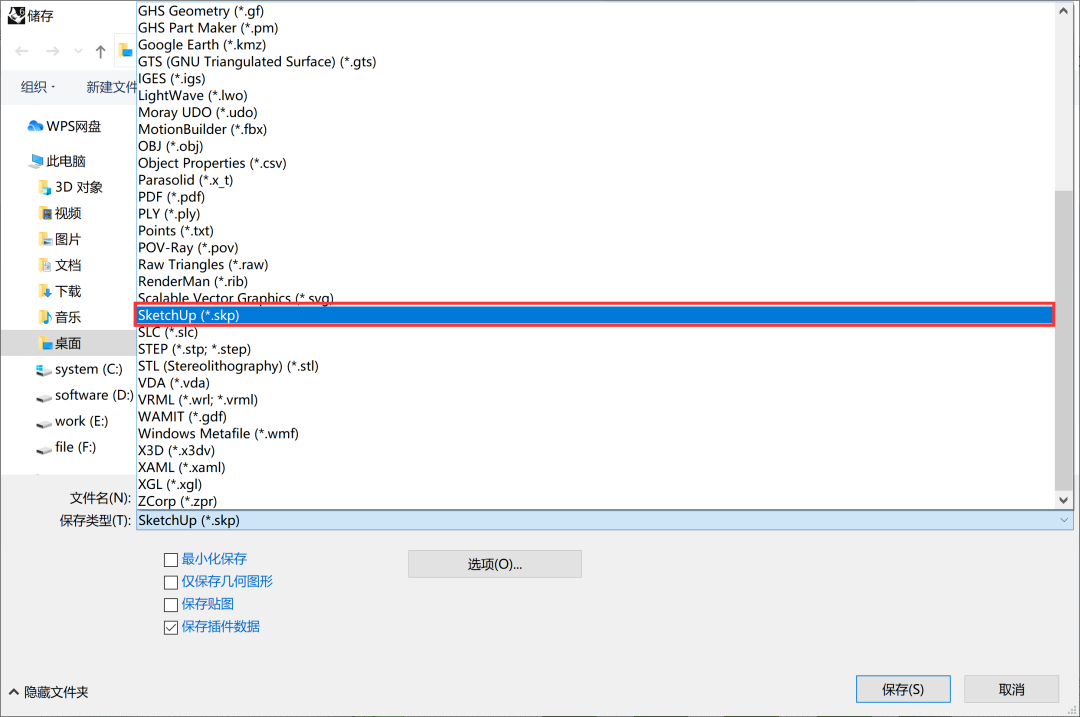

再将生成的网格直接另存为SketchUp格式。

步骤如下：

注：若不将Nurbs 曲面转换成网格，直接保存为SketchUp格式，则会将Rhino中的块转换成组件，具有联动性。

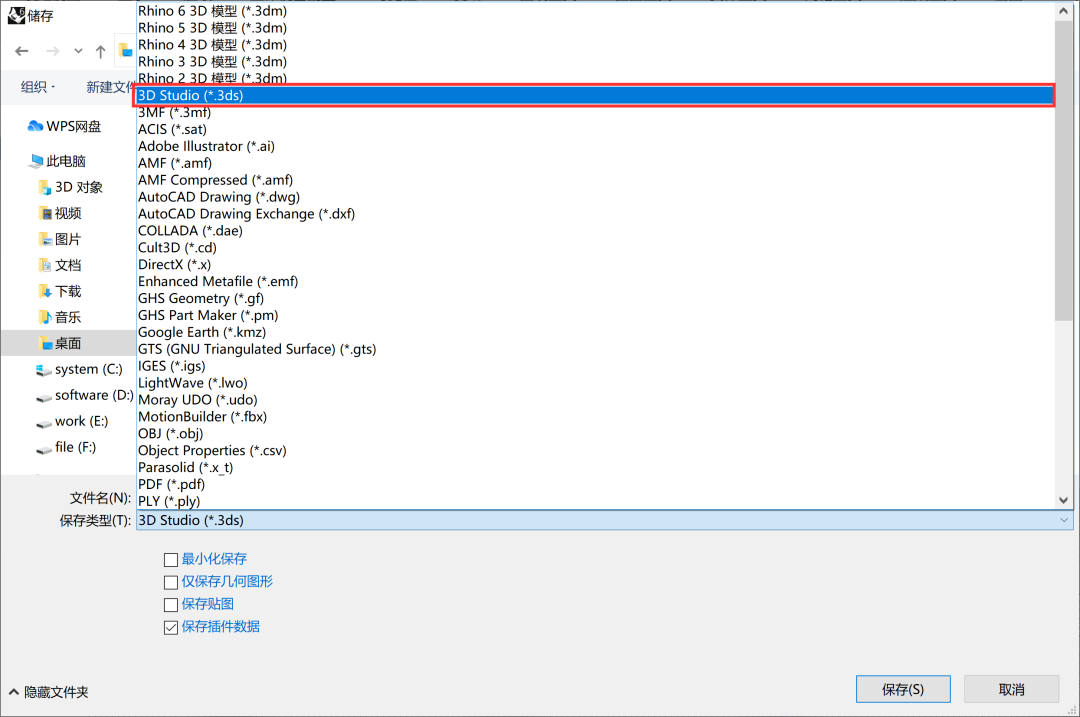

2.通过3Ds格式导入SU

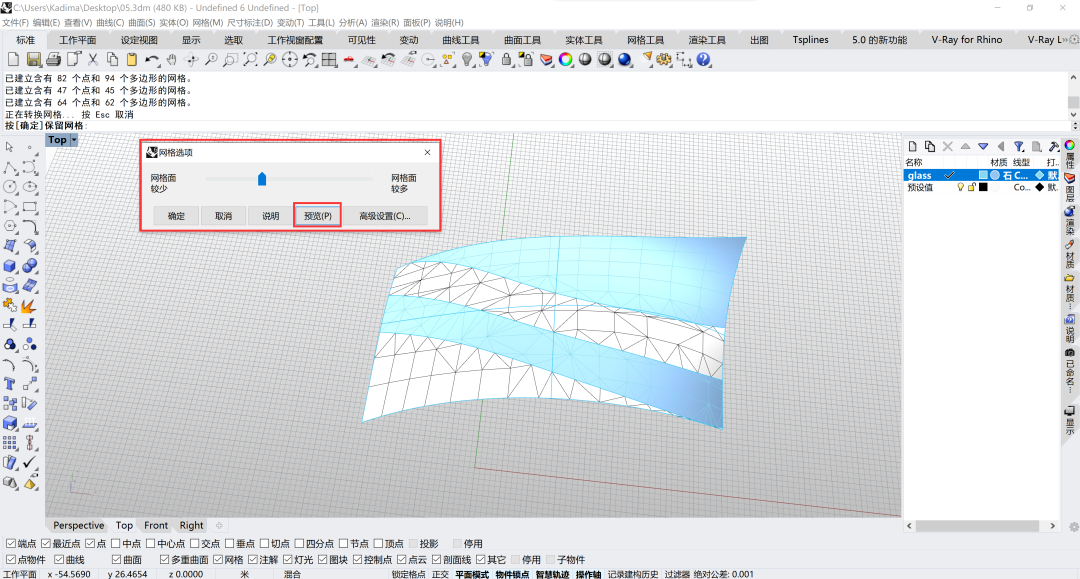

先在 Rhino 里将 Nurbs 曲面转换成网格（用 mesh 命令），手动控制精度。

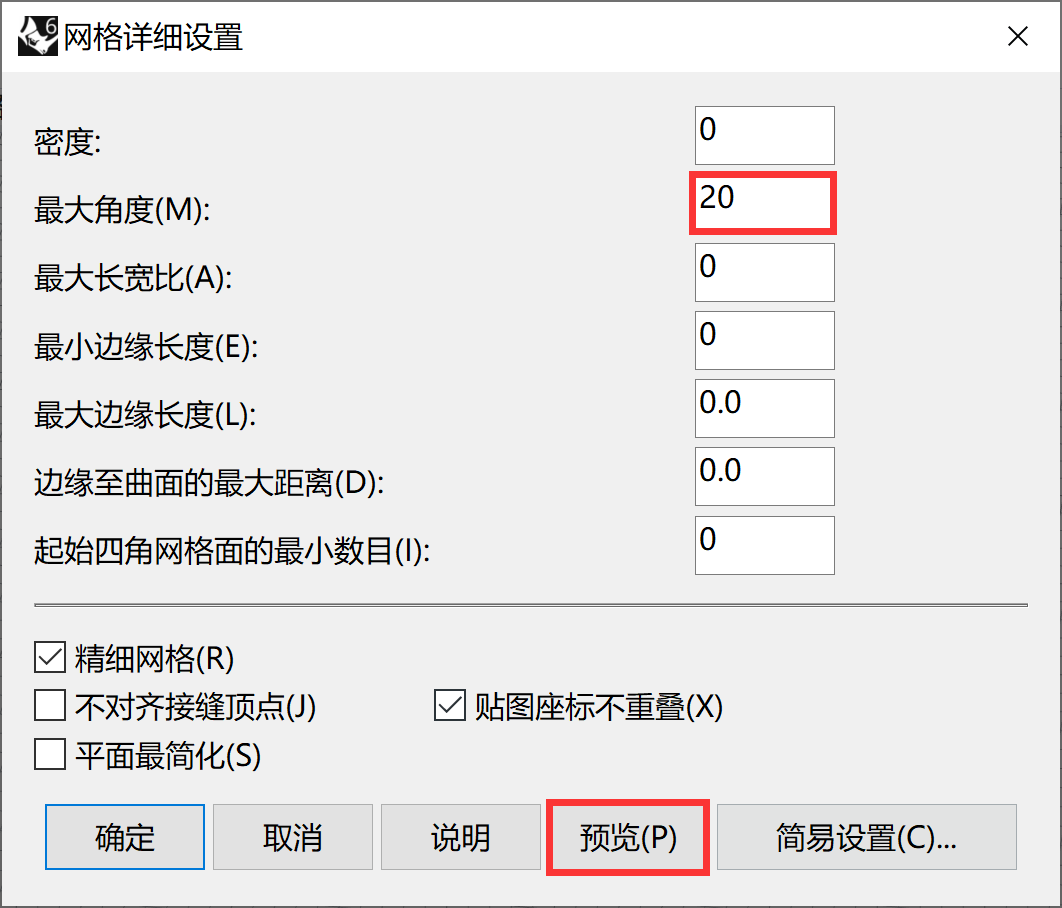

也可点击高级设置，精细调节。最大角度的参数需要格外注意，这个角度数值需要根据经验调节，原则上说，距离近、重要性高、曲率变化小的，角度要小，一般1-2度。距离远、重要性低、曲率变化大的，角度可以适当增大。

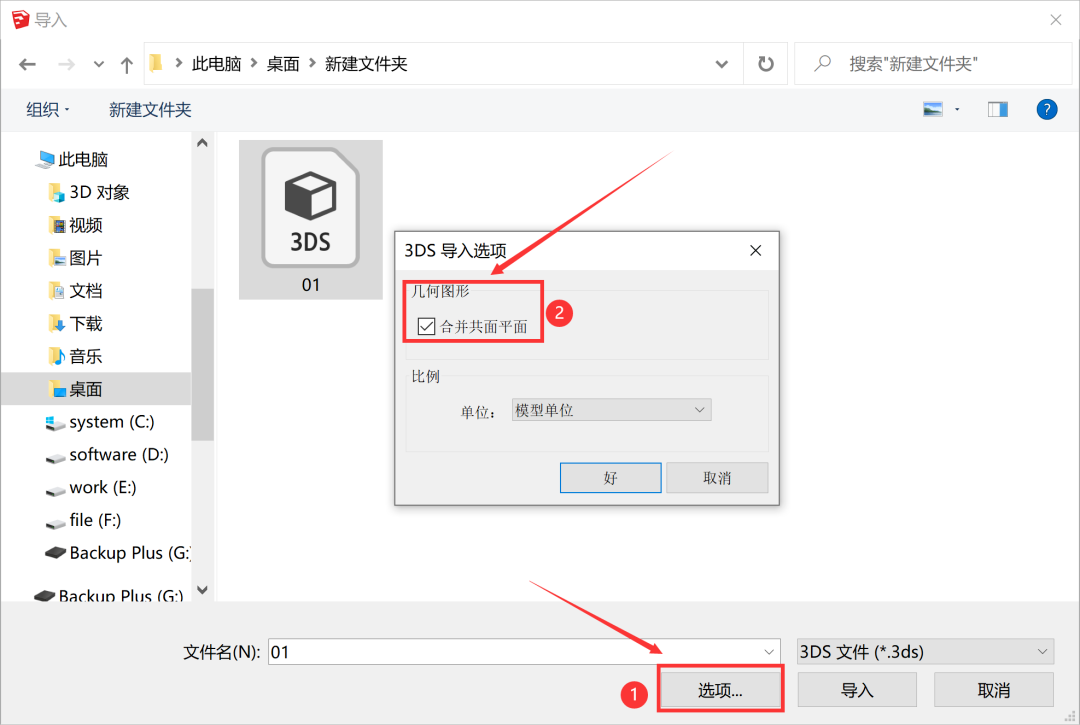

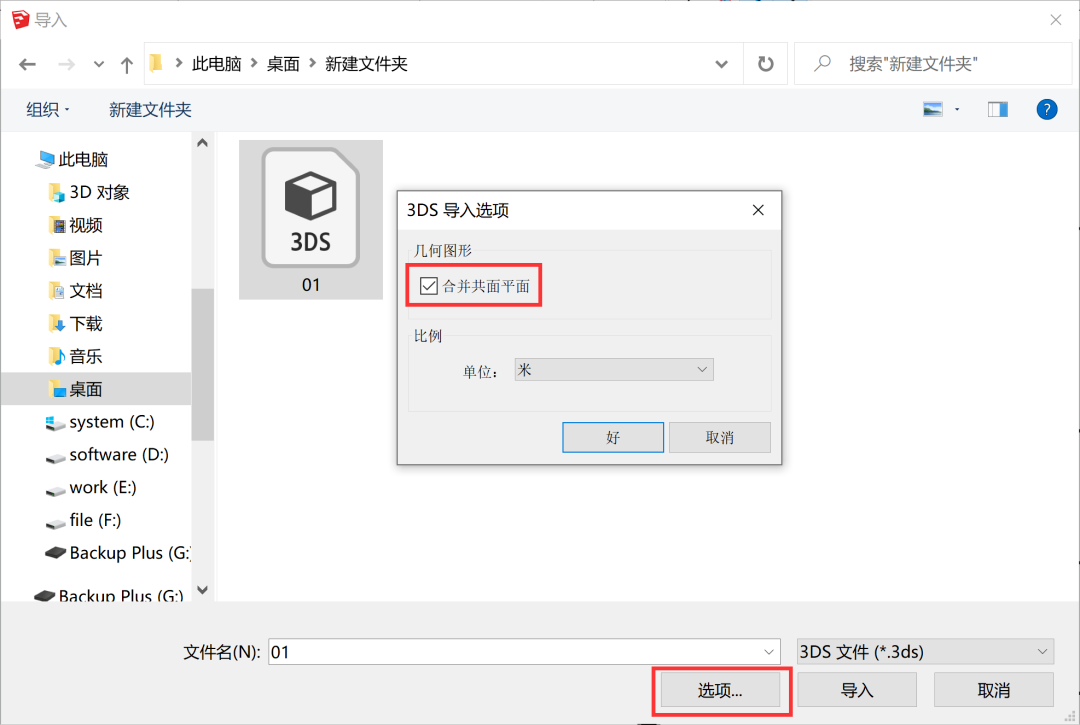

SketchUp中导入3ds格式文件。点击选项，勾选合并共面平面

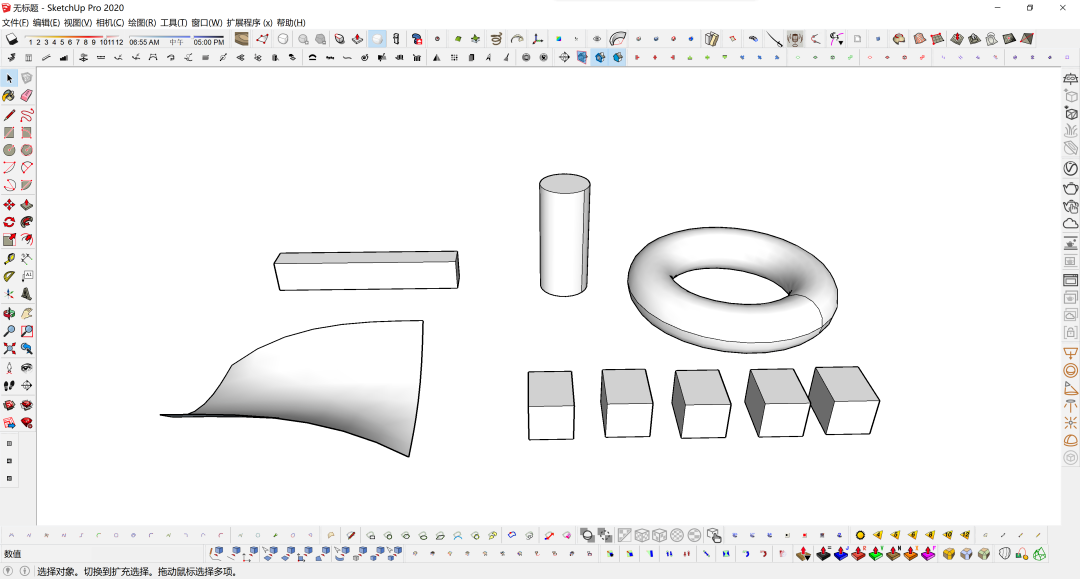

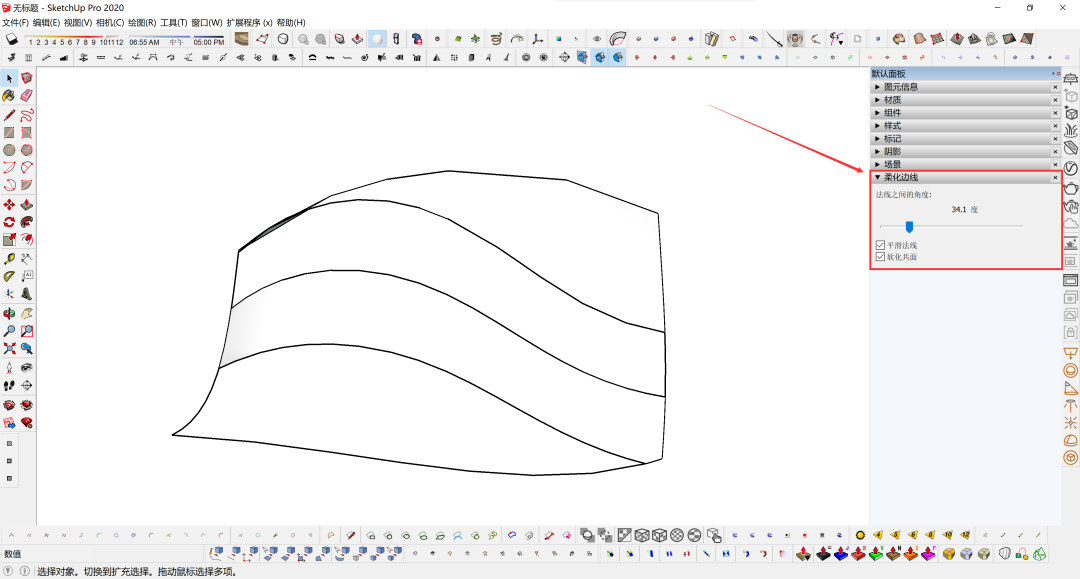

柔化边线打开，增加法线之间的角度。勾选平滑法线，软化共面。

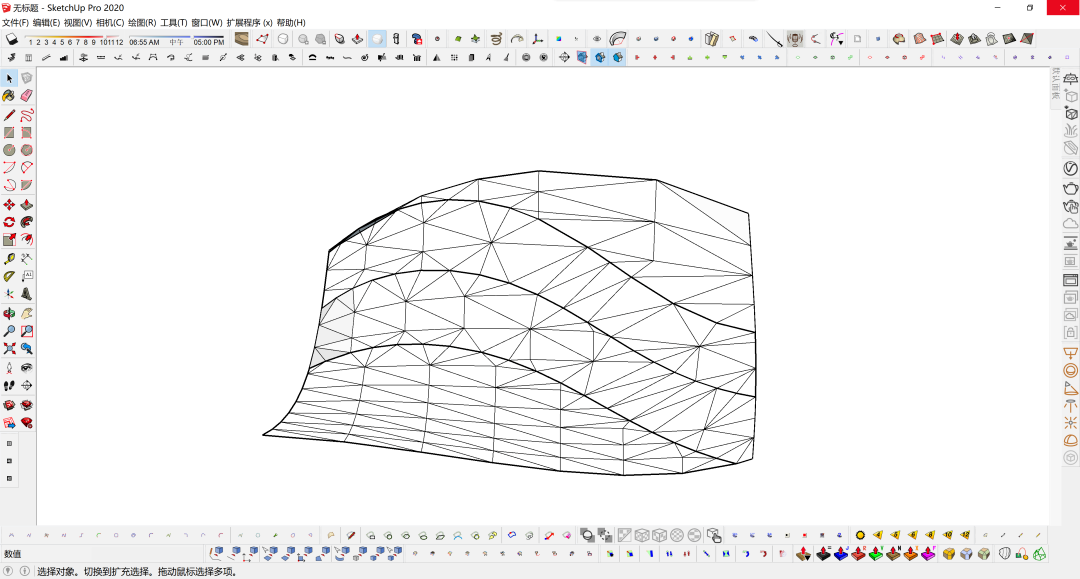

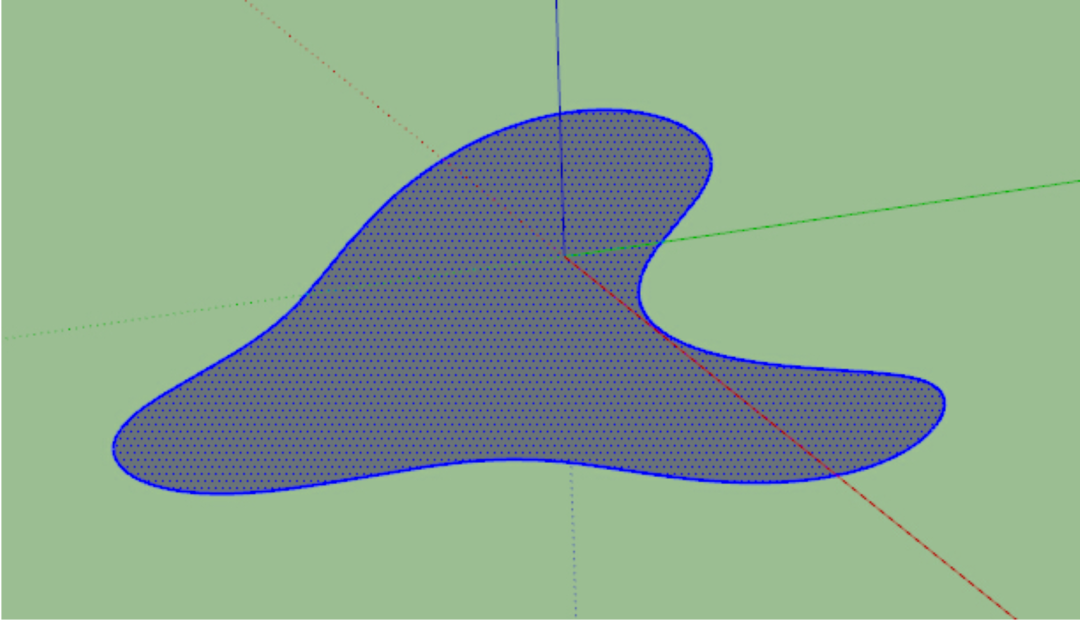

如果是平面，那么mesh化以后，会成为三角面。在导入3ds的时候有个选项，可以进行合并共面平面。

例如：一个平面mesh后会变成多个面，若想在SU中推拉则要推拉多次，很不方便。

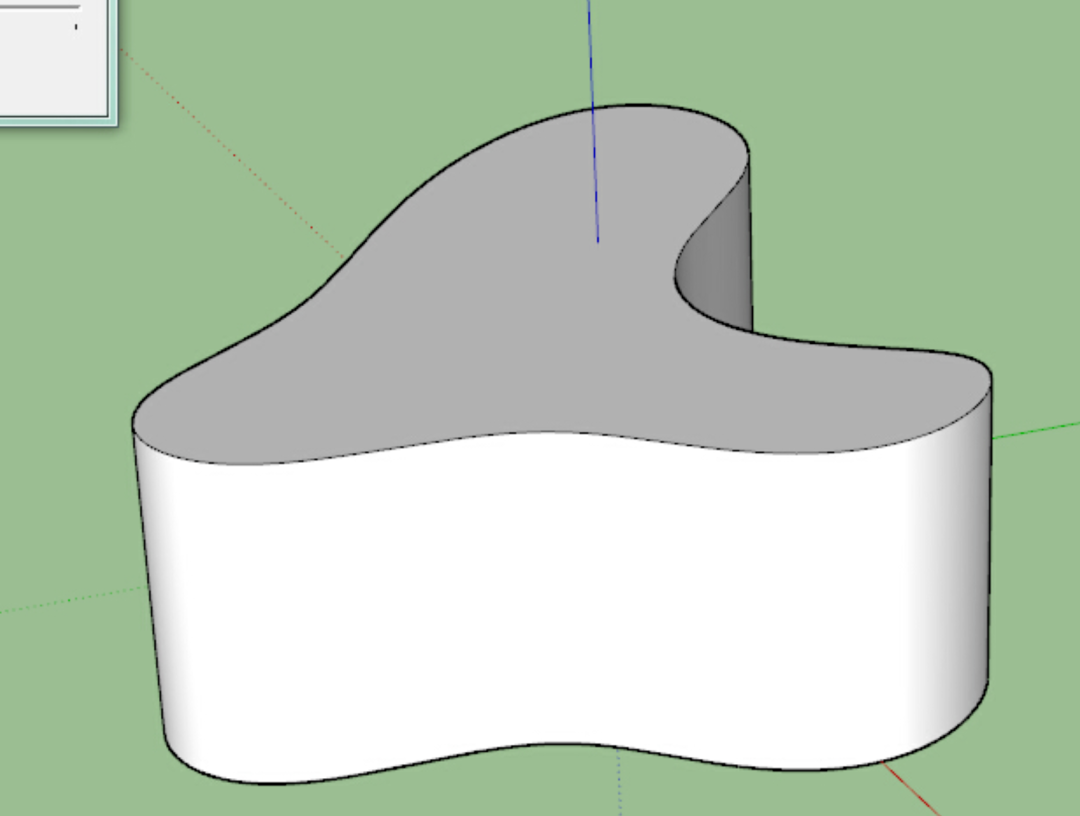

导入3ds时候，打开选项，勾选合并共面平面，即可把合并成一个平面。体块的推拉就会非常方便。

3ds格式导入的所有组件的原点都在世界坐标原点。

「SU转Rhino的方法」

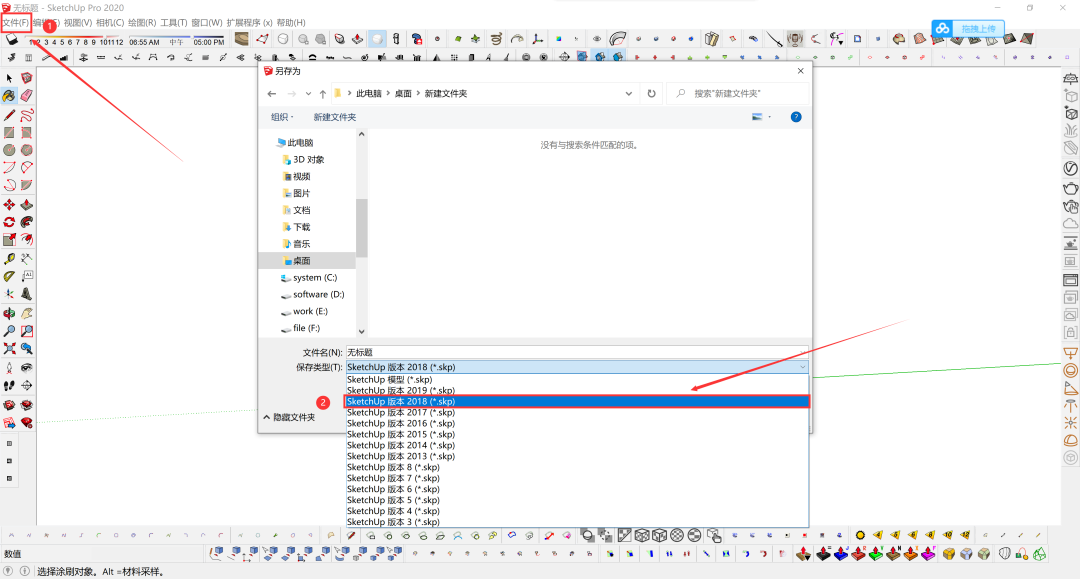

SketchUp中另存为SketchUp2018以下版本。

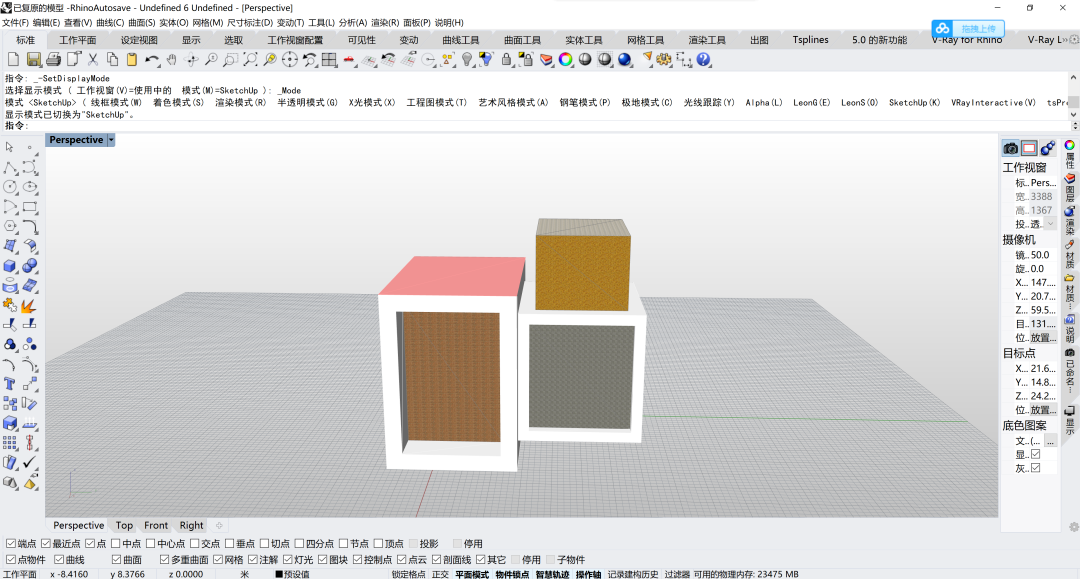

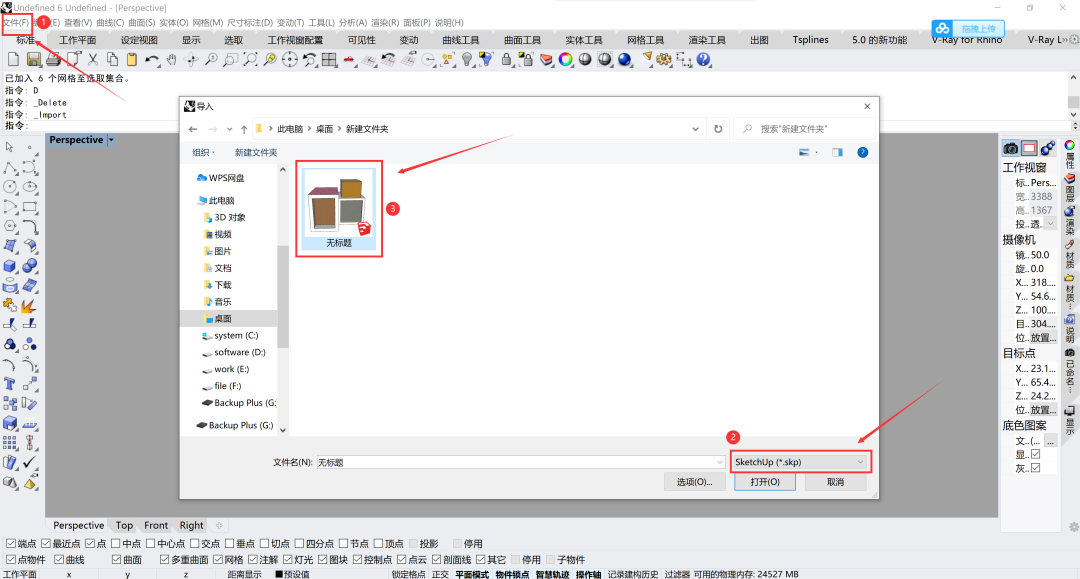

Rhino中直接导入即可。

步骤如下：

软件的合理搭配

工作效率当然就大大提高啦。
